Finished 2DOF 12V DC wiper arduino playseat

[billo2404]

FRENCH

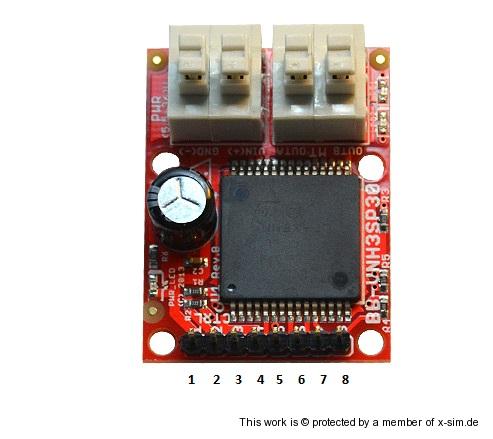

Malheureusement je n'ai pas les pilotes, mais de ce que je trouve sur internet, c'est le brochage de la VNH3SP30

Annexe de que j'ai pris les broches intégrés comme vous l'a conseillé et j'ai trouvé les liens.

J'ai eu tort ?


ITALIANO
purtoppo non ho ancora ricevuto i driver ma da ciò che trovo su internet questa è la piedinatura del VNH3SP30

dallo schema ho preso i piedini dell' integrato come mi hai consigliato e mi sono trovato i collegaementi.

ho sbagliato?


ENGLISH
Unfortunately I haven't got the drivers but from what I find on the internet this is the pinout of the VNH3SP30

Schedule I took the pins of integrated as you advised and I found the links.

I was wrong?

[RacingMat]

hello!

Vin is 12V or 24V
and don't mess it with 5V

I would say it's rather safe to
connect pin1 to 5V
and don't connect pin2 to Vin (I suppose it's not mandatory)

I cannot figure it out 100%... you probably should ask OLIMEX if you want to be sure
yours

[billo2404]

grazie Mat, controllando il circuito sembra che la 5v la prenda da solo.
è possibile che sia autoalimentato?
comunque contatterò la olimex e quando arriveranno farò qualche prova senza alimentazione e controllo con il tester se la 5 volt sul pin 2 è in uscita...la prudenza non è mai troppa
Grazie ancora.
Se la olimex mi risponde vi faccio sapere

Thanks Mat, by checking the circuit looks like the 5v take it alone.
You may contact the self-powered?
anyway olimex and when I reach some evidence without power and control with the tester if the 5 volts on pin 2 is coming out ... the caution is never too much: roll:
thanks again.
If the olimex answer me I know

[lexering1988]

Buonasera, volevo sapere se era possibile far girare tutto il sistema su un pc solo. grazie



Good evening , I wanted to know if it was possible to turn the entire system on a PC only . thank you

[RacingMat]

Yes, no problem: a single PC is enough.

2 PC is easier for setup: you can setup in live!

[billo2404]

ciao Mat, grazie ai tuoi preziosi consigli sono riuscito finalmente a completare l'istallazione
questo è il circuito definitivo che ho controllato e ricontrollato ma sembra tutto ok

carico su arduino uno il tuo programma ma quando faccio il test con i potenziomentri continuano a girare sensa fermarsi mai
Ho fatto anche dei controlli con il tester e tutto sembra funzionare nel circuito.
Hai un idea di quale potrebbe essere il problema?


Hi Mat, thanks to your valuable advice I managed finally to complete the installation.
This is the final circuit that I checked and double checked but it all looks ok

load on the arduino uno your program but when I do the test with the pot continue to turn without stopping ever
I did also controls with the tester and everything seems to be working in the circuit.
Do you have an idea of what could be the problem?

[RacingMat]

Does the motor change direction of rotation when you go from one end of your pot to the other end.
Stop zone is really small.
(I suppose your pot are still not mounted on the motor)

[billo2404]

Unfortunately no, but I made a video so you can see the whole procedure.
maybe something wrong.
If you need some other particular tell me as well

[RacingMat]

I cannot see the setup in windows port com and serial monitor.
Can you check that?...

[RacingMat]

your wiring diagram is false!
you used A0 and A1 instead of

Code: Select all

#define potL A5
#define potR A4

that should be OK if you correct this!
