x-pid pour dagu t-rex

[Tfou57]

Bonjour
Il serait peut-être judicieux d'indiquer l'erreur que tu rencontres !

Chez moi , en le testant j'arrive à cette erreur ( carte uno seléctionnée )

" sketch_may05a.ino:65:106: fatal error: IOpins.h: No such file or directory " car la bibliothèque IOpins.h n'est pas installé sur mon PC

Elle l'est peut-être chez toi ? .... Si elle n'est pas installée , installe là car ton code cherche à la charger.

Pourquoi , tu appelle 2 fois EEPROM.h ?

Où sont les fonctions que tu appelles UnsetMotor1Inp1(); UnsetMotor1Inp2(); UnsetMotor2Inp1(); UnsetMotor2Inp2();?

[rulio]

Merci pour ton essais tfou sympa de prendre le temps

Alor il y avais trop d erreur pour que je les énumère toutes!! Désolé je saturai quand je l es posté. Pour moi par contre le input 1/0 est bien reconnu après intégration de la bibliothèque t Rex jointe plus haut dans les post ici...
Depuis je M y suis remis et corriger pas mal de boulettes pour arriver à un code acceptable à la vérification. Je suis en train de le tester pour voir si !!!!!!!

La vérification et le transfert c bon !!!

Et la X sim extractor ne démarre plus ?????

[rulio]

X sim est répartis et fonctionnel mes moteur apparaissent bien dans le math situp puis dans interface setting
Mais rien d autre se passe pas de retour pot ni de variation des leds de la t rex

[rulio]

bonjour a tous, je remet ici le code que j ai modifier sur la base de celui de Sirnoname tout a l air de fonctionner mais toujours pas de puissance pilotée!!

Code: Select all

#include <EEPROM.h>
#include "IOpins.h"                                    // defines which I/O pin is used for what function

// define constants here
#define startbyte 0x0F                                 // for serial communications each datapacket must start with this byte

// define global variables here

byte errorflag;                                        // non zero if bad data packet received
byte pwmfreq;                                          // value from 1-7
byte i2cfreq;                                          // I2C clock frequency can be 100kHz(default) or 400kHz
byte I2Caddress;                                       // I2C slave address
int lmspeed,rmspeed;                                   // left and right motor speeds -255 to +255
byte lmbrake,rmbrake;                                  // left and right brakes - non zero values enable brake
int lmcur,rmcur;                                       // left and right motor current
int lmenc,rmenc;                                       // left and right encoder values
int volts;                                             // battery voltage*10 (accurate to 1 decimal place)
int xaxis,yaxis,zaxis;                                 // X, Y, Z accelerometer readings
int deltx,delty,deltz;                                 // X, Y, Z impact readings
int magnitude;                                         // impact magnitude
byte devibrate=50;                                     // number of 2mS intervals to wait after an impact has occured before a new impact can be recognized
int sensitivity=50;                                    // minimum magnitude required to register as an impact

//Some speed test switches for testers ;)
#define FASTADC  1 //Hack to speed up the arduino analogue read function, comment out with // to disable this hack

// defines for setting and clearing register bits
#ifndef cbi
   #define cbi(sfr, bit) (_SFR_BYTE(sfr) &= ~_BV(bit))
#endif
#ifndef sbi
   #define sbi(sfr, bit) (_SFR_BYTE(sfr) |= _BV(bit))
#endif

#define LOWBYTE(v)   ((unsigned char) (v))                        //Read
#define HIGHBYTE(v)  ((unsigned char) (((unsigned int) (v)) >> 8))
#define BYTELOW(v)   (*(((unsigned char *) (&v) + 1)))               //Write
#define BYTEHIGH(v)  (*((unsigned char *) (&v)))

#define   GUARD_MOTOR_1_GAIN   100.0
#define   GUARD_MOTOR_2_GAIN   100.0

#define lmencpin     6  //  D6 - left  motor encoder input - optional
#define rmencpin     5  //  D5 - right motor encoder input - optional

#define lmbrkpin     4  //  D4 - left  motor brake        control    pin    HIGH = Brake
#define lmdirpin     2  //  D2 - left  motor direction    control    pin    HIGH = Forward   Low = Reverse
#define lmpwmpin     3  //  D3 - left  motor pulse width  modulation pin    0 - 255          Speed and Brake
#define lmcurpin     6  //  A6 - left  motor current      monitor    pin    0 - 1023         -20A to +20A

#define rmbrkpin     9  //  D9 - right motor brake        control    pin    HIGH = Brake
#define rmdirpin    10  // D10 - right motor direction    control    pin    HIGH = Forward   Low = Reverse
#define rmpwmpin    11  // D11 - right motor pulse width  modulation pin    0 - 255          Speed and Brake
#define rmcurpin     7  //  A7 - right motor current      monitor    pin    0 - 1023         -20A to +20A

#define voltspin     3  //  A3 - battery voltage          1V = 33.57        30V = 1007

#define axisxpin     0  //  A0 - accelerometer X-axis
#define axisypin     1  //  A1 - accelerometer Y-axis
#define axiszpin     2  //  A2 - accelerometer Z-axis
//Firmware version info
int firmaware_version_mayor=1;
int firmware_version_minor =4;

//360� option for flight simulators
//bool turn360motor1 = false;
//bool turn360motor2 = false;

int virtualtarget1;
int virtualtarget2;
int currentanalogue1 = 0;
int currentanalogue2 = 0;
int target1=512;
int target2=512;
int low=0;
int high=0;
unsigned long hhigh=0;
unsigned long hlow=0;
unsigned long lhigh=0;
unsigned long llow=0;
int buffer=0;
int buffercount=-1;
int commandbuffer[5]={0};
unsigned long pidcount   = 0;      // unsigned 32bit, 0 to 4,294,967,295
byte errorcount   = 0;      // serial receive error detected by checksum

// fixed DATA for direct port manipulation, exchange here each value if your h-Bridge is connected to another port pin
// This pinning overview is to avoid the slow pin switching of the arduino libraries
//
//                  +-\/-+
//            PC6  1|    |28  PC5 (AI 5)
//      (D 0) PD0  2|    |27  PC4 (AI 4)
//      (D 1) PD1  3|    |26  PC3 (AI 3)
//      (D 2) PD2  4|    |25  PC2 (AI 2)
// PWM+ (D 3) PD3  5|    |24  PC1 (AI 1)
//      (D 4) PD4  6|    |23  PC0 (AI 0)
//            VCC  7|    |22  GND
//            GND  8|    |21  AREF
//            PB6  9|    |20  AVCC
//            PB7 10|    |19  PB5 (D 13)
// PWM+ (D 5) PD5 11|    |18  PB4 (D 12)
// PWM+ (D 6) PD6 12|    |17  PB3 (D 11) PWM
//      (D 7) PD7 13|    |16  PB2 (D 10) PWM
//      (D 8) PB0 14|    |15  PB1 (D 9) PWM
//                  +----+
//
int portdstatus            =PORTD;    // read the current port D bit mask
int ControlPinM1Inp1      =lmdirpin;         // motor 1 INP1 output, this is the arduino pin description
int ControlPinM1Inp2      =lmbrkpin;         // motor 1 INP2 output, this is the arduino pin description
int ControlPinM2Inp1      =rmdirpin;         // motor 2 INP1 output, this is the arduino pin description
int ControlPinM2Inp2      =rmbrkpin;         // motor 2 INP2 output, this is the arduino pin description
int PWMPinM1            =lmpwmpin;      // motor 1 PWM output
int PWMPinM2            =rmpwmpin;         // motor 2 PWM output

// Pot feedback inputs
int FeedbackPin1         = A0;      // select the input pin for the potentiometer 1, PC0
int FeedbackPin2         = A1;      // select the input pin for the potentiometer 2, PC1
int FeedbackMax1         = 1021;      // Maximum position of pot 1 to scale, do not use 1023 because it cannot control outside the pot range
int FeedbackMin1         = 2;      // Minimum position of pot 1 to scale, do not use 0 because it cannot control outside the pot range
int FeedbackMax2         = 1021;      // Maximum position of pot 2 to scale, do not use 1023 because it cannot control outside the pot range
int FeedbackMin2         = 2;      // Minimum position of pot 2 to scale, do not use 0 because it cannot control outside the pot range
int FeedbackPotDeadZone1   = 0;      // +/- of this value will not move the motor
int FeedbackPotDeadZone2   = 0;      // +/- of this value will not move the motor
float quarter1            = 254.75;
float quarter2            = 254.75;
float threequarter1         = 764.25;
float threequarter2         = 764.25;

//PID variables
int motordirection1      = 0;         // motor 1 move direction 0=brake, 1=forward, 2=reverse
int motordirection2      = 0;         // motor 2 move direction 0=brake, 1=forward, 2=reverse
int oldmotordirection1   = 0;
int oldmotordirection2   = 0;
double K_motor_1      = 1;
double proportional1   = 4.200;      //initial value
double integral1      = 0.400;
double derivative1      = 0.400;
double K_motor_2      = 1;
double proportional2   = 4.200;
double integral2      = 0.400;
double derivative2      = 0.400;
int OutputM1               = 0;
int OutputM2               = 0;
double integrated_motor_1_error = 0;
double integrated_motor_2_error = 0;
float last_motor_1_error      = 0;
float last_motor_2_error      = 0;
int disable                  = 1; //Motor stop flag
int pwm1offset               = 50;
int pwm2offset               = 50;
int pwm1maximum               = 255;
int pwm2maximum               = 255;
float pwm1divider            = 0.8039;
float pwm2divider            = 0.8039;
float pwmfloat               = 0;
int pwmfrequencydivider         = 1; //31kHz

byte debugbyte =0;            //This values are for debug purpose and can be send via
int debuginteger =0;         //the SendDebug serial 211 command to the X-Sim plugin
double debugdouble =0;

void setPwmFrequency(int pin, int divisor)
{
   byte mode;
   if(pin == 5 || pin == 6 || pin == rmpwmpin || pin == lmpwmpin)
   {
      switch(divisor)
      {
         case 1: mode = 0x01; break;
         case 8: mode = 0x02; break;
         case 64: mode = 0x03; break;
         case 256: mode = 0x04; break;
         case 1024: mode = 0x05; break;
         default: return;
      }
      if(pin == 5 || pin == 6)
      {
         TCCR0B = TCCR0B & 0b11111000 | mode;
      }
      else
      {
         TCCR1B = TCCR1B & 0b11111000 | mode;
      }
   }
   else
   {
      if(pin == rmpwmpin || pin == lmpwmpin)
      {
         switch(divisor)
         {
            case 1: mode = 0x01; break;
            case 8: mode = 0x02; break;
            case 32: mode = 0x03; break;
            case 64: mode = 0x04; break;
            case 128: mode = 0x05; break;
            case 256: mode = 0x06; break;
            case 1024: mode = 0x7; break;
            default: return;
         }
         TCCR2B = TCCR2B & 0b11111000 | mode;
      }
   }
}

void setup()
{
   //Serial.begin(115200);   //Uncomment this for arduino UNO without ftdi serial chip
   Serial.begin(9600);  //Uncomment this for arduino nano, arduino with ftdi chip or arduino duemilanove

   portdstatus=PORTD;

  pinMode(lmpwmpin,OUTPUT);                            // configure left  motor PWM       pin for output
  pinMode(lmdirpin,OUTPUT);                            // configure left  motor direction pin for output
  pinMode(lmbrkpin,OUTPUT);                            // configure left  motor brake     pin for output

  pinMode(rmpwmpin,OUTPUT);                            // configure right motor PWM       pin for output
  pinMode(rmdirpin,OUTPUT);                            // configure right motor direction pin for output
  pinMode(rmbrkpin,OUTPUT);                            // configure right motor brake     pin for output

   disable=1;
   //TCCR1B = TCCR1B & 0b11111100; //This is a hack for changing the PWM frequency to a higher value, if removed it is 490Hz
   setPwmFrequency(lmpwmpin, 1);
   setPwmFrequency(rmpwmpin, 1);
#if FASTADC
   // set analogue prescale to 16
   sbi(ADCSRA,ADPS2) ;
   cbi(ADCSRA,ADPS1) ;
   cbi(ADCSRA,ADPS0) ;
#endif
}

void WriteEEPRomWord(int address, int intvalue)
{
   int low,high;
   high=intvalue/256;
   low=intvalue-(256*high);
   EEPROM.write(address,high);
   EEPROM.write(address+1,low);
}

int ReadEEPRomWord(int address)
{
   int low,high, returnvalue;
   high=EEPROM.read(address);
   low=EEPROM.read(address+1);
   returnvalue=(high*256)+low;
   return returnvalue;
}

void WriteEEProm()
{
   EEPROM.write(0,111);
   WriteEEPRomWord(1,FeedbackMin1);
   WriteEEPRomWord(3,FeedbackMax1);
   EEPROM.write(5,FeedbackPotDeadZone1);
   WriteEEPRomWord(6,FeedbackMin2);
   WriteEEPRomWord(8,FeedbackMax2);
   EEPROM.write(10,FeedbackPotDeadZone2);
   WriteEEPRomWord(11,int(proportional1*10.000));
   WriteEEPRomWord(13,int(integral1*10.000));
   WriteEEPRomWord(15,int(derivative1*10.000));
   WriteEEPRomWord(17,int(proportional2*10.000));
   WriteEEPRomWord(19,int(integral2*10.000));
   WriteEEPRomWord(21,int(derivative2*10.000));
   if(pwm1offset > 180 || pwm2offset > 180 || pwm1maximum < 200 || pwm2maximum < 200)
   {
      pwm1offset=50;
      pwm2offset=50;
      pwm1maximum=255;
      pwm2maximum=255;
      pwm1divider=0.8039;
      pwm2divider=0.8039;
   }
   EEPROM.write(23,pwm1offset);
   EEPROM.write(24,pwm2offset);
   EEPROM.write(25,pwm1maximum);
   EEPROM.write(26,pwm2maximum);
   if(pwmfrequencydivider != 1 && pwmfrequencydivider != 8)
   {
      pwmfrequencydivider=1;
   }
   EEPROM.write(27,pwmfrequencydivider);
}

void ReadEEProm()
{
   int evalue = EEPROM.read(0);
   if(evalue != 111) //EEProm was not set before, set default values
   {
      WriteEEProm();
      return;
   }
   FeedbackMin1=ReadEEPRomWord(1);
   FeedbackMax1=ReadEEPRomWord(3);
   FeedbackPotDeadZone1=EEPROM.read(5);
   FeedbackMin2=ReadEEPRomWord(6);
   FeedbackMax2=ReadEEPRomWord(8);
   FeedbackPotDeadZone2=EEPROM.read(10);
   proportional1=double(ReadEEPRomWord(11))/10.000;
   integral1=double(ReadEEPRomWord(13))/10.000;
   derivative1=double(ReadEEPRomWord(15))/10.000;
   proportional2=double(ReadEEPRomWord(17))/10.000;
   integral2=double(ReadEEPRomWord(19))/10.000;
   derivative2=double(ReadEEPRomWord(21))/10.000;
   pwm1offset=EEPROM.read(23);
   pwm2offset=EEPROM.read(24);
   pwm1maximum=EEPROM.read(25);
   pwm2maximum=EEPROM.read(26);
   if(pwm1offset > 180 || pwm2offset > 180 || pwm1maximum < 200 || pwm2maximum < 200)
   {
      pwm1offset=50;
      pwm2offset=50;
      pwm1maximum=255;
      pwm2maximum=255;
      pwm1divider=0.8039;
      pwm2divider=0.8039;
      EEPROM.write(23,pwm1offset);
      EEPROM.write(24,pwm2offset);
      EEPROM.write(25,pwm1maximum);
      EEPROM.write(26,pwm2maximum);
   }
   else
   {
      pwmfloat=float(pwm1maximum-pwm1offset);
      pwm1divider=pwmfloat/255.000;
      pwmfloat=float(pwm2maximum-pwm2offset);
      pwm2divider=pwmfloat/255.000;
   }
   pwmfrequencydivider=EEPROM.read(27);
   if(pwmfrequencydivider != 1 && pwmfrequencydivider != 8)
   {
      pwmfrequencydivider=1;
      EEPROM.write(27,pwmfrequencydivider);
   }
   quarter1=float(FeedbackMax1-FeedbackMin1)/4.000;
   quarter2=float(FeedbackMax2-FeedbackMin2)/4.000;
   threequarter1=quarter1*3.000;
   threequarter2=quarter1*3.000;
   setPwmFrequency(9, pwmfrequencydivider);
   setPwmFrequency(10, pwmfrequencydivider);
}

void SendAnalogueFeedback(int analogue1, int analogue2)
{
   high=analogue1/256;
   low=analogue1-(high*256);
   Serial.write('X');
   Serial.write(200);
   Serial.write(high);
   Serial.write(low);
   high=analogue2/256;
   low=analogue2-(high*256);
   Serial.write(high);
   Serial.write(low);
}

void SendPidCount()
{
   unsigned long value=pidcount;
   hhigh=value/16777216;
   value=value-(hhigh*16777216);
   hlow=value/65536;
   value=value-(hlow*65536);
   lhigh=value/256;
   llow=value-(lhigh*256);
   Serial.write('X');
   Serial.write(201);
   Serial.write(int(hhigh));
   Serial.write(int(hlow));
   Serial.write(int(lhigh));
   Serial.write(int(llow));
   Serial.write(errorcount);
}

void SendDebugValues()
{
   //The double is transformed into a integer * 10 !!!
   int doubletransfere=int(double(debugdouble*10.000));
   Serial.write('X');
   Serial.write(211);
   Serial.write(debugbyte);
   Serial.write(HIGHBYTE(debuginteger));
   Serial.write(LOWBYTE(debuginteger));
   Serial.write(HIGHBYTE(doubletransfere));
   Serial.write(LOWBYTE(doubletransfere));
}

void SendFirmwareVersion()
{
   Serial.write('X');
   Serial.write('-');
   Serial.write('P');
   Serial.write('I');
   Serial.write('D');
   Serial.write(' ');
   Serial.write(48+firmaware_version_mayor);
   Serial.write('.');
   Serial.write(48+firmware_version_minor);
}

void EEPromToSerial(int eeprom_address)
{
   int retvalue=EEPROM.read(eeprom_address);
   Serial.write('X');
   Serial.write(204);
   Serial.write(retvalue);
}

void ClearEEProm()
{
   for(int z=0; z < 1024; z++)
   {
      EEPROM.write(z,255);
   }
}

void ParseCommand()
{
   if(commandbuffer[0]==1)         //Set motor 1 position to High and Low value 0 to 1023
   {
      target1=(commandbuffer[1]*256)+commandbuffer[2];
      disable=0;
      return;
   }
   if(commandbuffer[0]==2)         //Set motor 2 position to High and Low value 0 to 1023
   {
      target2=(commandbuffer[1]*256)+commandbuffer[2];
      disable=0;
      return;
   }

   if(commandbuffer[0]==200)      //Send both analogue feedback raw values
   {
      SendAnalogueFeedback(currentanalogue1, currentanalogue2);
      return;
   }
   if(commandbuffer[0]==201)      //Send PID count
   {
      SendPidCount();
      return;
   }
   if(commandbuffer[0]==202)      //Send Firmware Version
   {
      SendFirmwareVersion();
      return;
   }
   if(commandbuffer[0]==203)      //Write EEPROM
   {
      EEPROM.write(commandbuffer[1],uint8_t(commandbuffer[2]));
      return;
   }
   if(commandbuffer[0]==204)      //Read EEPROM
   {
      EEPromToSerial(commandbuffer[1]);
      return;
   }
   if(commandbuffer[0]==205)      //Clear EEPROM
   {
      ClearEEProm();
      return;
   }
   if(commandbuffer[0]==206)      //Reread the whole EEPRom and store settings into fitting variables
   {
      ReadEEProm();
      return;
   }
   if(commandbuffer[0]==207 || commandbuffer[0]==208)      //Disable power on both motor
   {
      analogWrite(lmpwmpin,     0);


      analogWrite(rmpwmpin,     0);


      disable=1;
      return;
   }
   if(commandbuffer[0]==209 || commandbuffer[0]==210)      //Enable power on both motor
   {
      analogWrite(lmpwmpin,     128);


      analogWrite(rmpwmpin,     128);


      disable=0;
      return;
   }
   if(commandbuffer[0]==211)      //Send all debug values
   {
      SendDebugValues();
      return;
   }
}

void FeedbackPotWorker()
{
   currentanalogue1 = analogRead(FeedbackPin1);
   currentanalogue2 = analogRead(FeedbackPin2);
   //Notice: Minimum and maximum scaling calculation is done in the PC plugin with faster float support
}

bool CheckChecksum() //Atmel chips have a comport error rate of 2%, so we need here a checksum
{
   byte checksum=0;
   for(int z=0; z < 3; z++)
   {
      byte val=commandbuffer[z];
      checksum ^= val;
   }
   if(checksum==commandbuffer[3]){return true;}
   return false;
}

void SerialWorker()
{
   while(Serial.available())
   {
      if(buffercount==-1)
      {
         buffer = Serial.read();
         if(buffer != 'X'){buffercount=-1;}else{buffercount=0;}
      }
      else
      {
         buffer = Serial.read();
         commandbuffer[buffercount]=buffer;
         buffercount++;
         if(buffercount > 3)
         {
            if(CheckChecksum()==true){ParseCommand();}else{errorcount++;}
            buffercount=-1;
         }
      }
   }
}

void CalculateVirtualTarget()
{
   //if(turn360motor1==true)
   {
      virtualtarget1=target1;
      if(currentanalogue1 > int(threequarter1) && target1 < int(quarter1)){virtualtarget1+=FeedbackMax1;}
      else{if(currentanalogue1 < int(quarter1) && target1 > int(threequarter1)){virtualtarget1=0-FeedbackMax1-target1;}}
   }

   {
      virtualtarget1=target1;
   }
   //if(turn360motor2==true)
   {
      virtualtarget2=target2;
      if(currentanalogue2 > int(threequarter2) && target2 < int(quarter2)){virtualtarget2+=FeedbackMax2;}
      else{if(currentanalogue2 < int(quarter2) && target2 > int(threequarter2)){virtualtarget2=0-FeedbackMax2-target2;}}
   }

   {
      virtualtarget2=target2;
   }
}



int updateMotor1Pid(int targetPosition, int currentPosition)
{
   float error = (float)targetPosition - (float)currentPosition;
   float pTerm_motor_R = proportional1 * error;
   integrated_motor_1_error += error;
   float iTerm_motor_R = integral1 * constrain(integrated_motor_1_error, -GUARD_MOTOR_1_GAIN, GUARD_MOTOR_1_GAIN);
   float dTerm_motor_R = derivative1 * (error - last_motor_1_error);
   last_motor_1_error = error;
   return constrain(K_motor_1*(pTerm_motor_R + iTerm_motor_R + dTerm_motor_R), -255, 255);
}

int updateMotor2Pid(int targetPosition, int currentPosition)
{
   float error = (float)targetPosition - (float)currentPosition;
   float pTerm_motor_L = proportional2 * error;
   integrated_motor_2_error += error;
   float iTerm_motor_L = integral2 * constrain(integrated_motor_2_error, -GUARD_MOTOR_2_GAIN, GUARD_MOTOR_2_GAIN);
   float dTerm_motor_L = derivative2 * (error - last_motor_2_error);
   last_motor_2_error = error;

   return constrain(K_motor_2*(pTerm_motor_L + iTerm_motor_L + dTerm_motor_L), -255, 255);
}

void CalculatePID()
{
   OutputM1=updateMotor1Pid(virtualtarget1,currentanalogue1);
   OutputM2=updateMotor2Pid(virtualtarget2,currentanalogue2);
}

void SetPWM()
{
   //Calculate pwm offset and maximum
   pwmfloat=OutputM1;
   pwmfloat*=pwm1divider;
   pwmfloat+=float(pwm1offset);
   OutputM1=pwmfloat;
   if(OutputM1 > pwm1maximum){OutputM1=pwm1maximum;}
   pwmfloat=OutputM2;
   pwmfloat*=pwm2divider;
   pwmfloat+=float(pwm2offset);
   OutputM2=pwmfloat;
   if(OutputM2 > pwm2maximum){OutputM2=pwm2maximum;}

   //Set hardware pwm
   if(motordirection1 != 0)
   {
      analogWrite(lmpwmpin, int(OutputM1));
   }
   else
   {
      analogWrite(lmpwmpin, 0);
   }
   if(motordirection2 != 0)
   {
      analogWrite(rmpwmpin, int(OutputM2));
   }
   else
   {
      analogWrite(rmpwmpin, 0);
   }
}



void Motors()
{
  digitalWrite(lmbrkpin,lmbrake>0);                     // if left brake>0 then engage electronic braking for left motor
  digitalWrite(lmdirpin,lmspeed>0);                     // if left speed>0 then left motor direction is forward else reverse
  analogWrite (lmpwmpin,abs(lmspeed));                  // set left PWM to absolute value of left speed - if brake is engaged then PWM controls braking
  if(lmbrake>0 && lmspeed==0) lmenc=0;                  // if left brake is enabled and left speed=0 then reset left encoder counter

  digitalWrite(rmbrkpin,rmbrake>0);                     // if right brake>0 then engage electronic braking for right motor
  digitalWrite(rmdirpin,rmspeed>0);                     // if right speed>0 then right motor direction is forward else reverse
  analogWrite (rmpwmpin,abs(rmspeed));                  // set right PWM to absolute value of right speed - if brake is engaged then PWM controls braking
  if(rmbrake>0 && rmspeed==0) rmenc=0;                  // if right brake is enabled and right speed=0 then reset right encoder counter
}

void MotorBeep(byte beeps)
{
  digitalWrite(lmbrkpin,0);                             // ensure breaks are off
  digitalWrite(rmbrkpin,0);

  for(int b=0;b<beeps;b++)                              // loop to generate multiple beeps
  {
    for(int duration=0;duration<400;duration++)         // generate 2kHz tone for 200mS
    {
      digitalWrite(lmdirpin,1);                         // drive left  motor forward
      digitalWrite(rmdirpin,1);                         // drive right motor forward
      digitalWrite(lmpwmpin,1);                         // left  motor at 100%
      digitalWrite(rmpwmpin,1);                         // right motor at 100%
      delayMicroseconds(50);                            // limit full power to 50uS
      digitalWrite(lmpwmpin,0);                         // shutdown left  motor
      digitalWrite(rmpwmpin,0);                         // shutdown right motor
      delayMicroseconds(200);                           // wait aditional 200uS to generate 2kHz tone

      digitalWrite(lmdirpin,0);                         // drive left  motor backward
      digitalWrite(rmdirpin,0);                         // drive right motor backward
      digitalWrite(lmpwmpin,1);                         // left  motor at 100%
      digitalWrite(rmpwmpin,1);                         // right motor at 100%
      delayMicroseconds(50);                            // limit full power to 50uS
      digitalWrite(lmpwmpin,0);                         // shutdown left  motor
      digitalWrite(rmpwmpin,0);                         // shutdown right motor
      delayMicroseconds(200);                           // wait aditional 200uS to generate 2kHz tone
    }
    delay(200);                                         // pause for 200mS (1/5th of a second) between beeps
  }
}

void loop()
{
   //Read all stored PID and Feedback settings
   ReadEEProm();
   //Program loop
   while (1==1) //Important hack: Use this own real time loop code without arduino framework delays
   {
      FeedbackPotWorker();
      SerialWorker();
      CalculateVirtualTarget();
      CalculatePID();
                Motors();
      if(disable==0)
      {
         SetPWM();

      }
      pidcount++;
   }
}




[rulio]

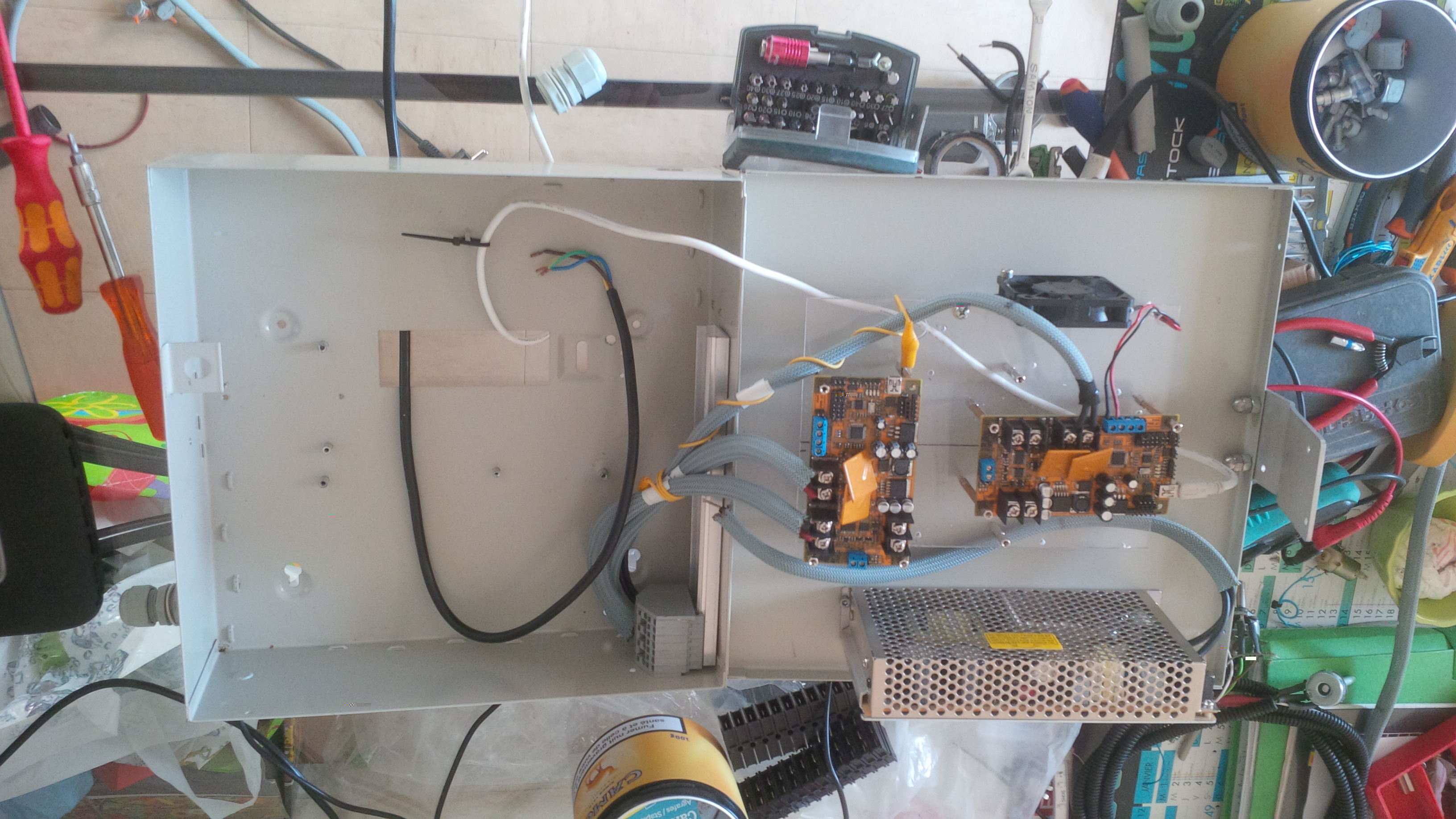

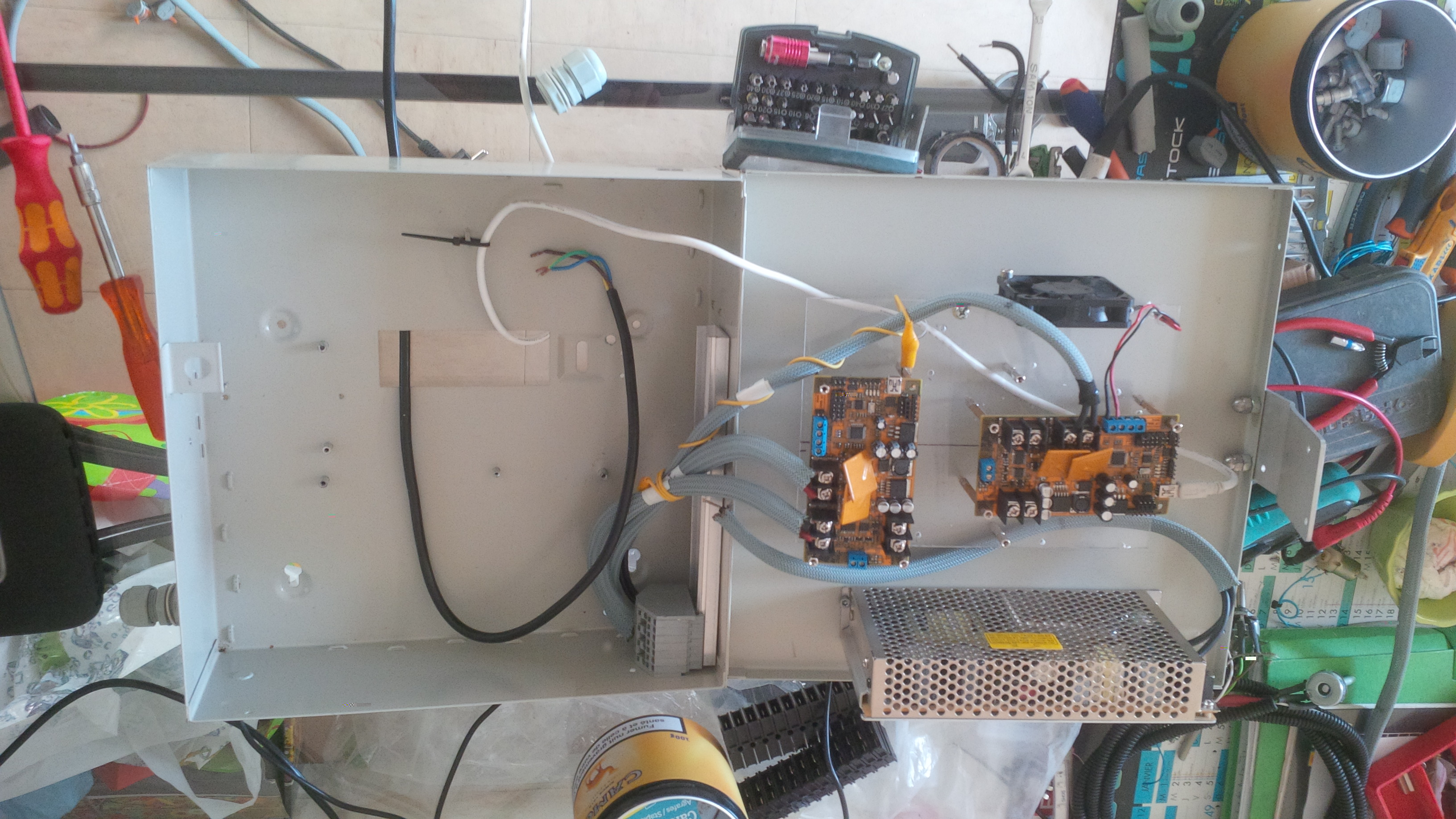

Pour la version final seul les carte seront sur la partis mobile l es alimentation seront sur la partis fixe. Cette configuration réserve une surprise que j attend de tester avec impatience mais pour le moment le code ne pilote pas ma puissance !!???

[sirnoname]

With servo input or with serial port input?

[rulio]

En fait tout fonctionne la liaison port com avec X sim aucun soucis mes informations fonctionne avec l ensemble jeux x sim et la carte t rex qui est en fait un arduino uno couple avec le double moteur scheild le pb se situe dans les déclaration en fonction du data du scheild et c la que je dois me perdre

[rulio]

J ai poster plus haut la bibliothèque à la carte t-Rex
